Trockner

Die Exogasherstellung als erster Verfahrensschritt ist wichtig für die
Monogasherstellung. Die zweite Stufe des Verfahrens ist die Entfernung von Kohlendioxid und Wasserdampf. Dies geschieht mittels Molekularsieben.

Molekularsiebe haben die positive Eigenschaft, durch Adsorption in einem
Verfahrensschritt Kohlendioxid und Wasserdampf zu entfernen. Das so gereinigte Schutzgas hat einen sehr hohen Reinheitsgrad.

Molekularsiebe sind synthetisch hergestellte kristalline Metall-Alumino- Silicate. Da sich die Struktur während der Entwässerung gar nicht verändert, bilden sich ungewöhnlich hohe Adsorbtien, die eine starke Affinität für Wasser und gewisse andere Gase zeigen.

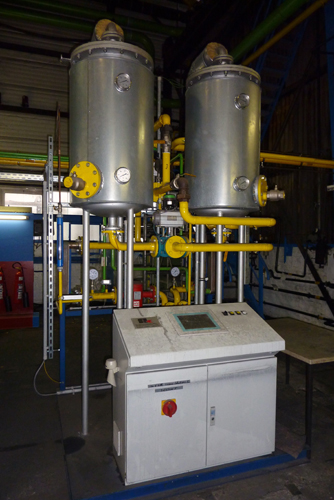

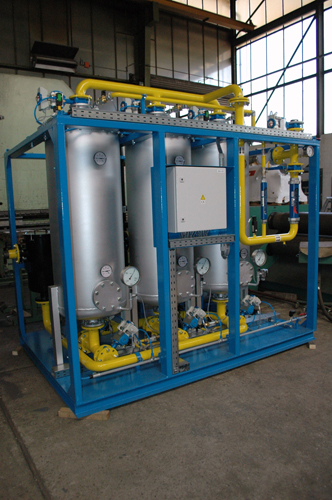

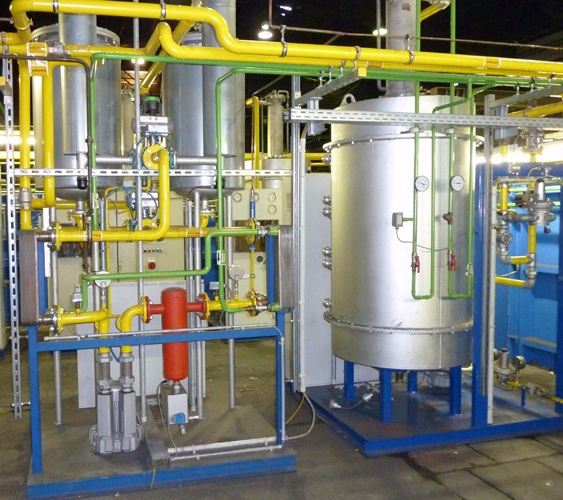

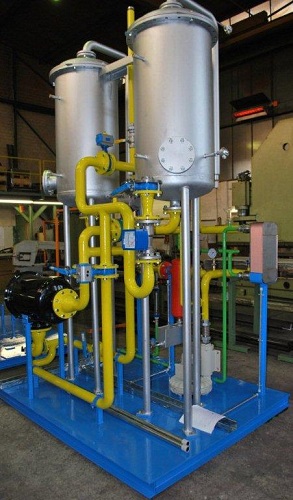

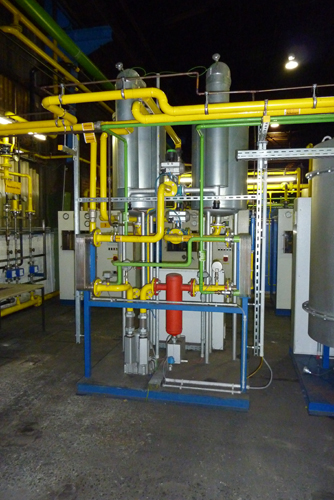

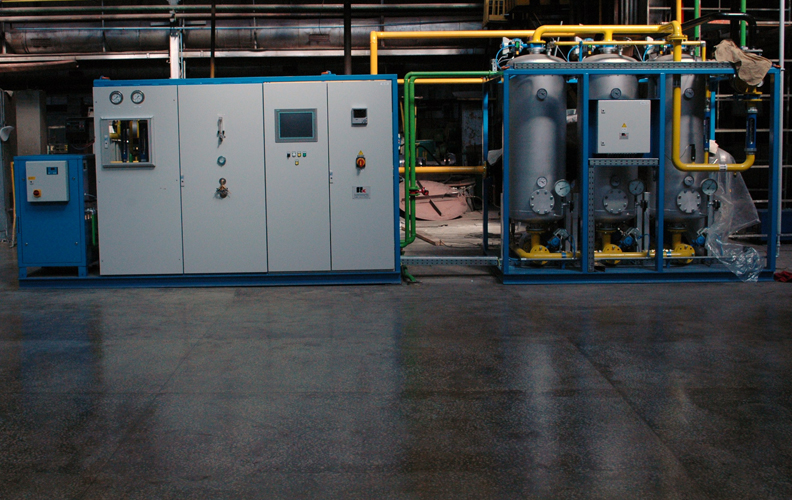

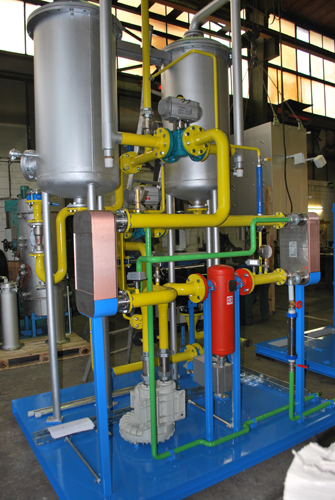

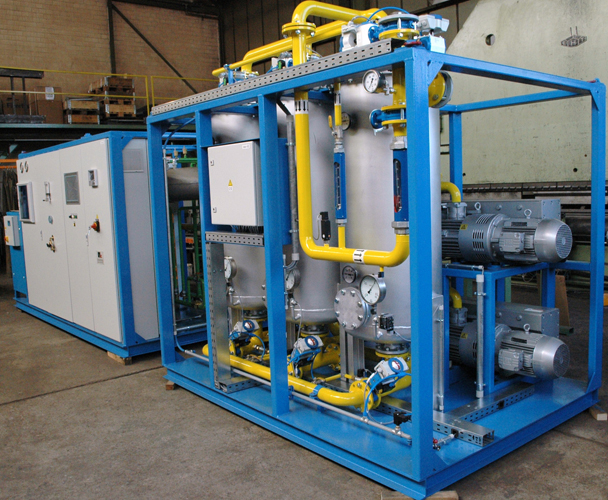

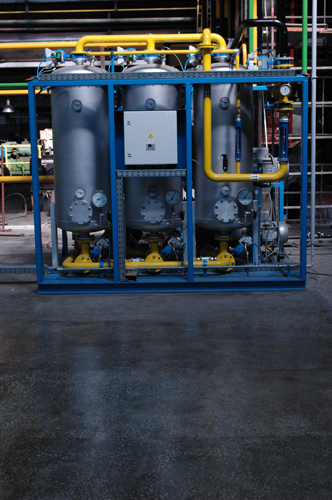

Die Regeneration der Molekularsiebbehälter erfolgt mittels Vakuumverfahren. Bei dem Verfahren der Vakuum-Regeneration mit drei Behältern wird im ersten Adsorber das Prozeßgas gereinigt und getrocknet, in dem zweiten Behälter wird das Molekularsieb
durch Vakuum evakuiert und gleichzeitig mit Monogas gespült und der dritte Behälter wird mit gereinigtem Monogas wieder auf Betriebsdruck gefüllt.

Das Umschalten der einzelnen Behälter erfolgt mittels Absperrklappen, die mit Verstellzylindern betätigt werden. Die Ansteuerung der Klappen erfolgt über die zentrale Siematic Steuerung.

Die Qualität des erzeugten Schutzgases wird kontinuierlich überwacht. Hierzu dient ein Taupunkt-Meßgerät zur Bestimmung der Restfeuchte.
